AI晶片的隱形戰場：先進封裝技術深度解析

要理解先進封裝為什麼重要，我們得先理解半導體產業的基本分工。一顆晶片從設計到最終能插在你的電腦裡使用，大致要經過三個步驟：設計（Design）、製造（Fabrication）、封裝測試（Packaging & Testing）。

長期以來，這三個環節的「地位」是極不平等的。設計公司如Nvidia、AMD拿走了最高的利潤率；製造由台積電壟斷，毛利率超過55%；而封裝測試？那是日月光、Amkor這些公司在做的「苦力活」，毛利率長期在15-20%徘徊。投資人也很少關注這個環節——直到AI晶片改變了一切。

具體來說，先進封裝的核心技術叫做CoWoS（Chip-on-Wafer-on-Substrate），由台積電在2012年首次推出。它的原理是在一片「矽中介層」（Silicon Interposer）上並排放置多顆不同功能的晶片，然後用密密麻麻的矽穿孔（Through-Silicon Vias, TSV）把它們連接起來，最後再安裝到基板上。

為什麼不直接做一顆更大的晶片就好了？因為有一個物理限制叫做「光罩極限」（Reticle Limit）。目前最先進的EUV光刻機能曝光的最大面積約為858平方毫米——超過這個尺寸，單一晶片就做不出來了。但Nvidia的Blackwell GPU需要的計算面積遠超這個限制。怎麼辦？答案就是把兩顆甚至更多晶片「拼」在一起，這就是CoWoS存在的意義。

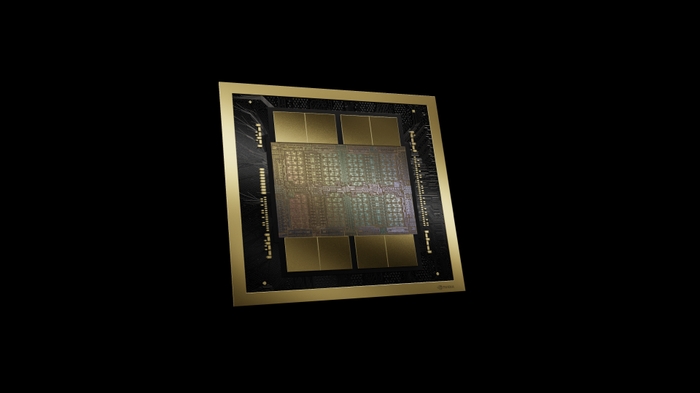

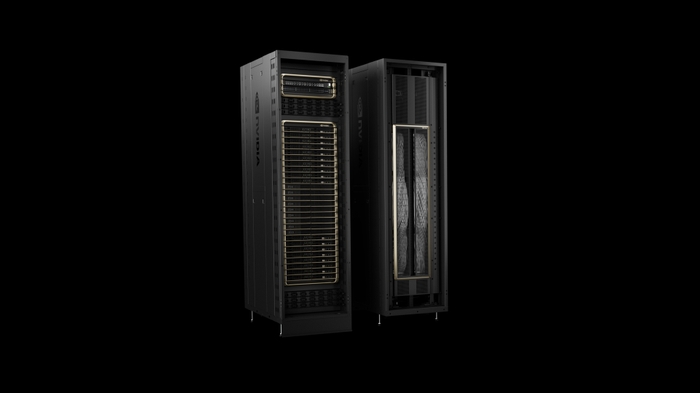

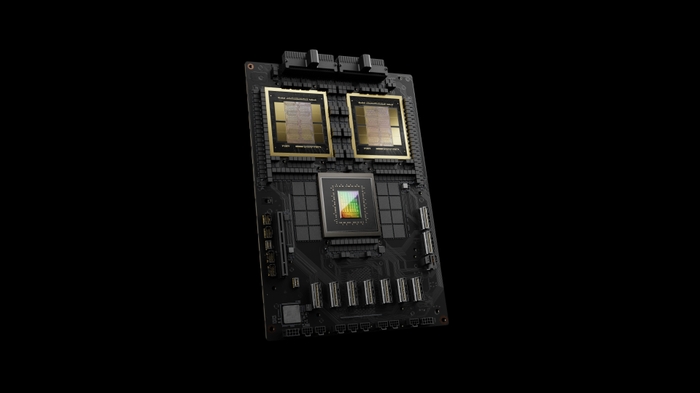

如果你去看Nvidia最新的Blackwell架構，它是把兩顆接近光罩極限的GPU晶片，加上多顆HBM記憶體，全部放在一片3.5倍光罩大小的CoWoS-L封裝上，內部頻寬高達每秒10TB。而即將到來的Rubin架構更進一步——兩顆GPU加兩顆I/O晶片，加八顆HBM4記憶體堆疊，總電晶體數達3360億個，是Blackwell的1.6倍。這整個系統都要靠先進封裝才能實現。

理解了先進封裝的技術背景之後，我們來看數字。以下這組數據是理解整個產業格局的關鍵。

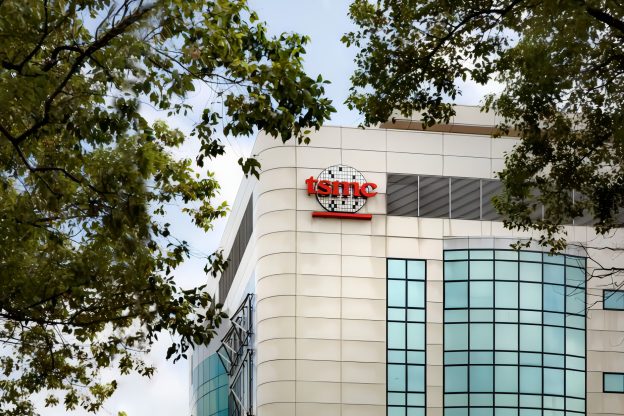

兩年內，台積電的CoWoS月產能從3萬片擴張到（目標）13萬片，成長超過四倍。在半導體產業裡，這種擴產速度幾乎是前所未見的。台積電為此投入了2026年度高達520到560億美元的資本支出預算，其中相當大比例投向位於台灣嘉義的AP7先進封裝廠區——這裡正在建成全球最大的先進封裝生產基地。

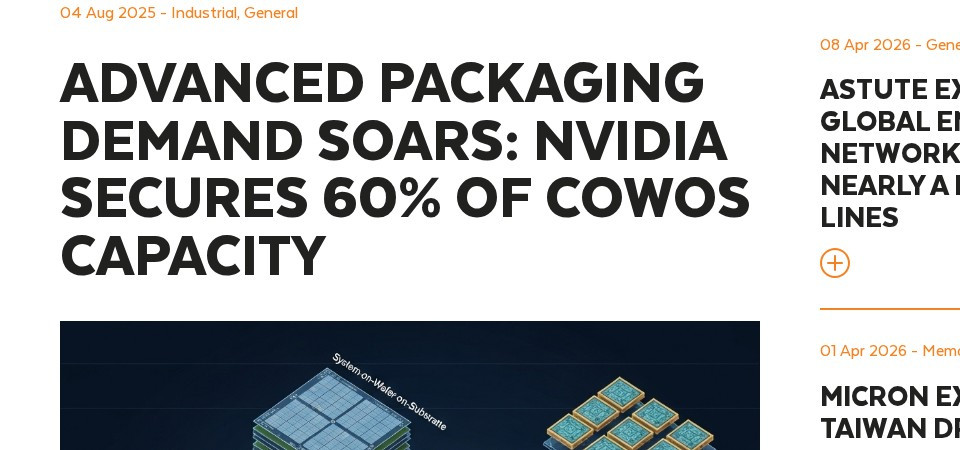

但即便擴產速度如此驚人，需求成長更快。根據TrendForce的報導，台積電的CoWoS-L和CoWoS-S產能已經被預訂到至少2027年，處於完全滿載狀態。Nvidia一家就預訂了超過60%的產能，用來支撐Blackwell的量產和Rubin的備產。剩下的40%要分給Google（TPU v7和v8）、AMD、以及包括亞馬遜、微軟在內的ASIC客戶。

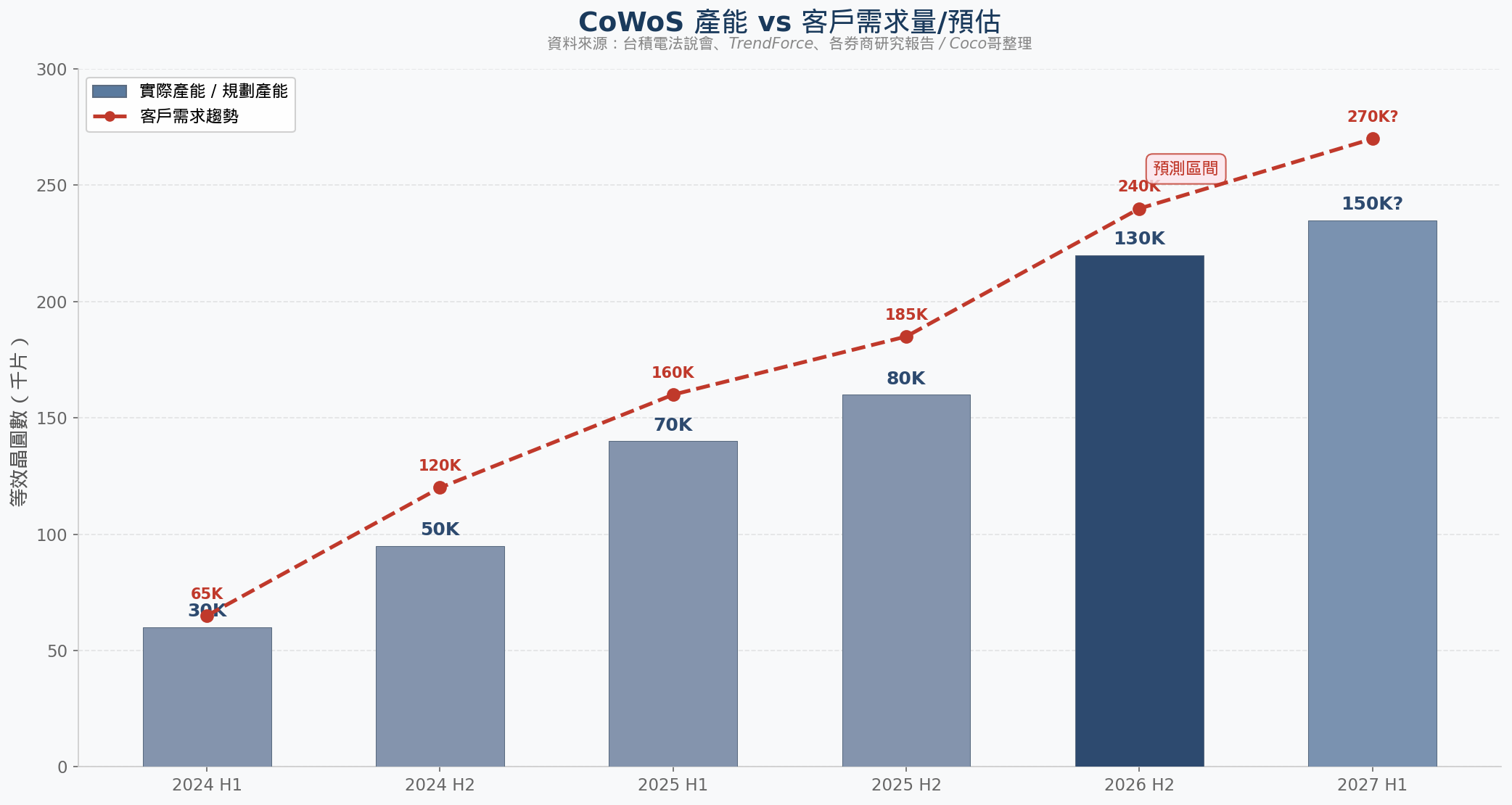

從上圖可以清楚看到：需求的成長曲線始終跑在產能擴張的前面。這不是短期的供需失衡，而是一個結構性的缺口。原因很簡單：每一代AI晶片對封裝面積的需求是指數級增長的。Blackwell的CoWoS封裝面積是上一代Hopper的約2.5倍，而Rubin又比Blackwell大了30%以上。產能線性增長，需求指數增長——這個剪刀差短期內不會消失。

這也解釋了為什麼台積電做出了一個歷史性的決定：開始將部分CoWoS工序外包。要知道，台積電向來以垂直整合著稱，核心製程從不假手他人。但在先進封裝這個環節，它已經開始把部分較簡單的重佈線層（RDL）工序交給日月光（ASE）和Amkor等封測大廠。這不是因為台積電做不好，而是因為產能實在不夠用——即使全力擴產也跟不上需求。

先進封裝的戰場上目前有三股勢力，它們各自的技術路徑、商業模式和戰略定位截然不同。理解這三方的博弈，是做出投資決策的前提。

台積電是毫無疑問的霸主。它的CoWoS技術目前沒有直接替代品——Nvidia的Blackwell和Rubin都必須用台積電的CoWoS-L封裝，因為只有台積電能做到所需的中介層尺寸和良率。這是一種「技術鎖定」，比單純的產能優勢更深層、更持久。

Intel是最值得關注的挑戰者。它的EMIB技術用小型嵌入式橋接晶片取代了昂貴的整片矽中介層，成本理論上更低；Foveros則是真正的3D堆疊，可以把記憶體直接疊在邏輯晶片上面。2026年4月的大新聞是：Elon Musk的Terafab計畫選擇了Intel作為製造夥伴，這是一筆潛在250億美元的超級訂單。Musk的xAI、Tesla自駕晶片、SpaceX的客製晶片都將使用Intel的18A製程和EMIB/Foveros封裝。這對Intel來說是一個巨大的轉折點——它第一次有了一個願意為其先進封裝技術「All-in」的超級客戶。

OSAT聯盟（日月光+Amkor為主）過去是封裝產業的主角，但在先進封裝時代曾一度被邊緣化。然而，CoWoS產能的嚴重不足正在把它們重新拉回舞台中央。日月光2026年的先進封裝與測試營收目標已從2025年的16億美元大幅提升至32億美元——一年翻倍。Amkor則在亞利桑那州投資70億美元建設新廠，與台積電的鳳凰城晶圓廠形成上下游配套，目標是在美國建立完整的端到端矽供應鏈。

每一場軍備競賽裡，最穩定的贏家往往不是交戰方，而是賣軍火的。先進封裝的產能競賽中，設備供應商就是那個「軍火商」。不管台積電、Intel還是日月光最終誰贏，它們都需要買設備。

先進封裝的核心設備需求集中在三個環節：

第一，熱壓接合（Thermo-Compression Bonding, TCB）設備。這是把晶片「焊接」到中介層上的關鍵設備。傳統的迴焊（Mass Reflow）方式已經無法滿足先進封裝對精度的要求——CoWoS-L的凸塊間距已經縮小到數十微米，需要逐點加熱、逐點壓合。這個領域的龍頭是荷蘭的BE Semiconductor（BESI），它的毛利率長期維持在60%以上——這在封裝設備行業裡幾乎是不可想像的。

第二，混合鍵合（Hybrid Bonding）設備。這是下一代的接合技術，不再需要焊料，而是直接實現「銅對銅、氧化物對氧化物」的原子級鍵合。SK海力士已經開始在HBM4的生產中導入混合鍵合，台積電的SoIC（System-on-Integrated-Chips）3D堆疊也高度依賴這項技術。BESI在2025年Q4的混合鍵合訂單暴增43.3%，Needham將其列為2026年首選標的。

第三，光刻與蝕刻設備。先進封裝的矽中介層需要高精度的光刻和蝕刻來製作重佈線層和矽穿孔。這方面的受益者包括東京威力科創（TEL）和應用材料（AMAT）。

BESI的投資故事最值得深入研究。它的混合鍵合營收從2023年的3600萬歐元，到2026年預計將達到4.76億歐元——三年成長超過13倍。如果混合鍵合真的成為下一代封裝的標準技術（跡象越來越明顯），那BESI的營收天花板遠不止於此。它的毛利率能維持在60%以上，是因為它在TCB和混合鍵合領域有極高的技術壁壘——競爭對手很難在短期內複製它的精度和良率。

很多人只知道美國的《CHIPS Act》是為了把晶圓製造拉回美國本土。但很少人注意到，這股「半導體回流」的浪潮正在從製造延伸到封裝——而且力度可能更大。

目前在美國本土同時推進的封裝佈局包括：台積電在亞利桑那州鳳凰城建設兩座封裝廠（與其晶圓廠配套）；Amkor在亞利桑那州Peoria投資70億美元建設先進封裝園區，預計2028年量產；Intel的Terafab計畫在德州建設整合製造+封裝的超級工廠。三個計畫加起來，投資總額超過1000億美元。

為什麼封裝要回美國？因為一個殘酷的現實：如果你把晶圓在亞利桑那州做好，然後運回台灣或韓國封裝，再運回美國銷售——你的供應鏈韌性並沒有真正改善。而且先進封裝環節的運輸風險極高——封裝好的晶片模組非常脆弱，長途運輸會顯著增加損耗。一個完整的「端到端美國供應鏈」必須包含封裝。

這也解釋了為什麼Amkor和台積電選擇在同一個地區佈局：台積電鳳凰城廠做好的晶圓，可以直接送到幾十公里外的Amkor Peoria廠進行封裝和測試，完全不需要離開美國。Apple和Nvidia都是這條供應鏈的目標客戶。

對投資人來說，美國封裝佈局的重要性在於：它創造了一個新的利潤池。過去封裝毛利率低是因為產能過剩、競爭激烈。但在美國本土，人工成本高、建設成本高、環保法規嚴格——這些反而成為了天然的進入門檻。能在美國成功建設並運營先進封裝產線的公司，將享有比亞洲同行更高的定價權。Amkor管理層已經暗示，亞利桑那新廠的毛利率將高於公司歷史平均水平。
