HBM4的賽跑:SK海力士 vs 三星 vs 美光
記憶體封裝的軍備競賽

高頻寬記憶體封裝技術演進與競爭格局深度解析
2026年4月11日
CoCo哥投資筆記 · 深度研究系列 深度

重點摘要

  • HBM 全球營收由 2024 年 $62 億,預估 2026 年達 $250 億+
  • HBM3E 市佔:SK 海力士約 53%、三星約 28%、美光約 19%
  • HBM4 介面寬度由 1024-bit 翻倍至 2048-bit
  • HBM4 量產時程:SK 海力士 2026 Q3、三星 Q4、美光 2027 Q1
  • Nvidia 一家消耗全球 HBM 產量 70% 以上
如果說AI晶片是這場科技革命的引擎,那高頻寬記憶體(HBM)就是引擎旁邊的油箱。沒有足夠快的記憶體餵資料,再強的GPU也只能原地空轉。2026年的今天,HBM已經從一個小眾封裝技術,變成了決定AI算力天花板的戰略物資。SK海力士、三星、美光——三大記憶體巨頭正在進行一場沒有硝煙的軍備競賽,而這場比賽的勝負,不僅關乎數千億美元的市場,更將決定誰能掌握AI時代的記憶體話語權。今天這篇文章,CoCo哥帶你從技術、產能、客戶關係三個維度,徹底看懂這場HBM4的賽跑。
Chapter 01
Digitimes HBM4 新聞截圖

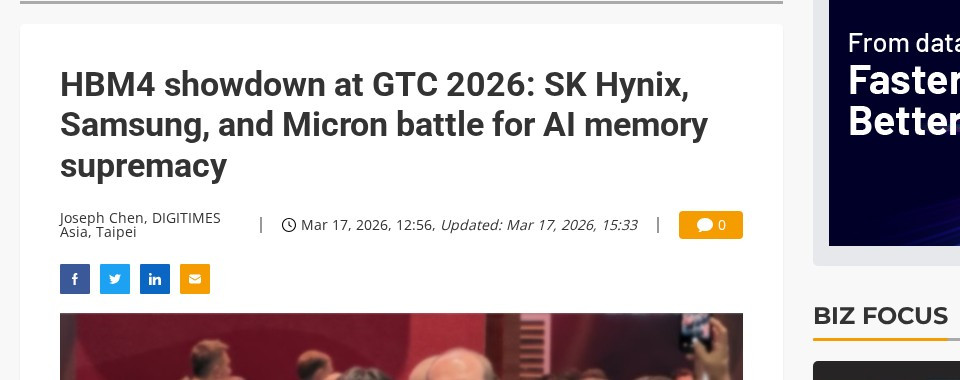

▲ DIGITIMES Asia 報導:HBM4 showdown at GTC 2026 — SK Hynix, Samsung, and Micron battle for AI memory supremacy | 截圖來源:digitimes.com

什麼是HBM?為什麼它突然這麼重要?

HBM(High Bandwidth Memory,高頻寬記憶體)是一種將多層DRAM晶片垂直堆疊,並透過矽穿孔(TSV, Through-Silicon Via)技術互連的先進記憶體架構。與傳統的DDR記憶體不同,HBM不是透過主機板上的長距離走線與處理器溝通,而是直接坐在GPU旁邊,甚至與GPU封裝在同一個基板上——這就是所謂的2.5D封裝。

💡 白話解釋

想像一下:傳統DDR記憶體就像住在隔壁棟大樓的同事,每次溝通都要走出門、過馬路、再走進去。而HBM就像坐在你隔壁座位的同事——轉個頭就能交換資料。距離近了,頻寬自然就大了,延遲也低了。

更厲害的是,HBM把好幾層DRAM疊在一起,就像把好幾個同事疊成一棟小塔,每一層都能同時跟你說話——這就是「高頻寬」的來源。

HBM之所以在2024-2026年爆發性成長,核心原因只有一個:AI大模型的參數量爆炸式增長。GPT-4的參數量估計超過1.8兆,而新一代模型更是動輒數兆參數。訓練和推理這些模型需要海量的資料在GPU和記憶體之間高速流動。傳統的DDR5記憶體頻寬約50-60 GB/s,而HBM3E可以達到1.2 TB/s以上——差了20倍。沒有HBM,大模型根本跑不動。

📊 HBM市場規模
$62億
2024年HBM全球營收
$250億+
2026年HBM預估營收
4倍
兩年內市場成長幅度

Nvidia的H100用了6顆HBM3,H200升級到HBM3E,而最新的B200/GB200更是用上了8顆HBM3E。每一代AI加速器對HBM的需求量都在增加,這直接推動了記憶體廠商之間的激烈競爭。

Chapter 02

HBM的技術演進:從HBM1到HBM4

HBM技術自2013年由SK海力士和AMD共同推出以來,已經經歷了五代演進。每一代都在堆疊層數、頻寬和容量上有顯著提升:

2013-2015:HBM1
4層堆疊,1024-bit介面寬度,頻寬128 GB/s,容量1GB。首次將DRAM堆疊在中介層(interposer)上,開創了2.5D封裝的先河。主要用於AMD的Fury系列GPU。
2016-2018:HBM2
4-8層堆疊,頻寬提升到256 GB/s,容量最高8GB/顆。被Nvidia V100和AMD MI系列採用。這一代開始,HBM在資料中心GPU中站穩腳跟。
2020-2022:HBM2E
8層堆疊成為標準,頻寬達460 GB/s,容量16GB/顆。A100成為這一代的代表性產品,也是AI訓練的主力裝備。
2023-2025:HBM3/HBM3E
8-12層堆疊,HBM3頻寬819 GB/s,HBM3E達1.18 TB/s,容量24-36GB/顆。H100/H200/B200的核心記憶體。SK海力士在這一代取得壓倒性領先。
2026-2027:HBM4
12-16層堆疊,頻寬目標2 TB/s以上,容量48GB+/顆,介面寬度翻倍至2048-bit。這是三大廠商爭奪的下一個主戰場,也是本文分析的重點。

每一代HBM的演進,不僅僅是「數字變大」這麼簡單。堆疊層數從4層到16層,意味著封裝良率的挑戰呈指數級增長。把16層薄如紙片的DRAM晶片完美對齊、用數千根銅柱連接、還要確保散熱不出問題——這不是一般工廠能做到的事。這就是為什麼HBM的競爭,本質上是封裝技術的競爭。

—— CoCo哥
Chapter 03

HBM4的關鍵技術突破

HBM4相比HBM3E,有三個革命性的變化:

第一,介面寬度翻倍。HBM3E的介面寬度是1024-bit,而HBM4將提升到2048-bit。這意味著每個時鐘週期可以傳輸的資料量翻倍。但2048-bit介面也帶來了巨大的封裝挑戰——更多的TSV(矽穿孔),更多的微凸塊(micro bump),更精密的對準要求。

第二,邏輯基底層(Logic Base Die)的引入。這是HBM4最具革命性的改變。傳統HBM的底層是一個簡單的緩衝控制晶片(buffer die),功能相對簡單。HBM4則計劃在底層集成更複雜的邏輯功能——甚至可能由客戶(如Nvidia、AMD)自行設計這個邏輯層。這意味著記憶體不再只是被動的儲存元件,而開始具備一定的「計算」能力。

第三,堆疊層數繼續增加。HBM4初期目標是12層堆疊,後續的HBM4E可能達到16層甚至更多。每增加一層,整體良率都會下降,散熱壓力也會增加。SK海力士已經開始研發所謂的「分割堆疊」方案——將16層分成兩組8層,中間加入散熱層,再組合在一起。

🔬 技術深度:Logic Base Die

傳統HBM架構中,最底層的Buffer Die主要負責電氣信號的轉換和時序控制,邏輯複雜度較低。HBM4的Logic Base Die則可能整合ECC錯誤修正、記憶體控制器功能、甚至特定的資料處理能力。

JEDEC(記憶體標準組織)目前正在討論兩種方案:一是由記憶體廠商提供標準化的Logic Die;二是允許客戶自行設計Logic Die,記憶體廠商只提供上方的DRAM堆疊。後者被稱為「客製化基底」模式,Nvidia和Google等大客戶對此非常積極。

Chapter 04

三大玩家的競爭態勢

HBM市場目前由三家公司壟斷:SK海力士、三星電子、美光科技。三者的競爭格局在HBM3E時代已經非常清晰,而HBM4的到來可能重新洗牌。

比較項目 SK海力士 三星電子 美光科技
HBM3E市佔率 ~53% ~28% ~19%
Nvidia認證 ✅ 主要供應商 ✅ 2025年底通過 ✅ 2025年初通過
HBM4量產時程 2026 Q3 2026 Q4 2027 Q1
TSV技術 TC-NCF(業界領先) TC-NCF(追趕中) 傳統MR-MUF
封裝合作夥伴 台積電(CoWoS) 自家封裝+台積電 台積電(CoWoS)
Logic Die策略 開放客製化 標準化+客製化並行 跟隨JEDEC標準

SK海力士:穩坐龍頭。SK海力士是HBM的發明者,也是目前市場的絕對領先者。他們在HBM3E時代拿下了超過一半的市場份額,核心優勢在於兩點:第一,他們的TC-NCF(Thermal Compression Non-Conductive Film)接合技術良率業界最高;第二,他們與Nvidia的關係最為緊密——Nvidia的H100和H200幾乎獨家使用SK海力士的HBM。

在HBM4佈局上,SK海力士已經在2025年底完成了工程樣品的出貨,預計2026年第三季度量產。他們的HBM4將採用12層堆疊,搭配2048-bit介面,單顆容量36GB,頻寬目標2 TB/s。更重要的是,SK海力士已經宣布與Nvidia合作開發客製化Logic Base Die——這意味著Nvidia可以在HBM4的底層植入自己設計的控制邏輯,進一步優化記憶體與GPU之間的互動。

📊 SK海力士 HBM營收
$12.8億
2025 Q4單季HBM營收
70%+
HBM佔DRAM營收比重
50%+
毛利率(HBM產品)

三星電子:奮起直追。三星在HBM3E時代嚴重落後。2024年,他們的HBM3E產品因為散熱問題和良率不足,遲遲未能通過Nvidia的認證測試。直到2025年底才終於拿到Nvidia的訂單,但市佔率已經被SK海力士拉開了差距。

三星的反攻策略圍繞兩個方向:一是自家的先進封裝技術。三星擁有完整的半導體代工和封裝能力,理論上可以實現記憶體晶片到封裝的一條龍生產,降低成本和交期。他們的I-Cube4E封裝技術是對標台積電CoWoS的產品。二是激進的價格策略。市場傳聞三星願意以低於SK海力士15-20%的價格競爭HBM4訂單。

但三星面臨一個結構性問題:他們的記憶體事業部和代工事業部(Samsung Foundry)之間的協同效率不如預期。內部組織的割裂導致封裝技術的推進速度慢於競爭對手。不過,三星在HBM4上押注了一個大膽的方案——12層堆疊搭配自研的Hybrid Bonding技術,如果成功,可能在良率和性能上同時超越SK海力士。

美光科技:精準切入。美光是三家中最晚進入HBM市場的,但他們的策略非常聰明。美光沒有試圖在HBM3E時代與SK海力士正面對決,而是選擇性地切入——他們的8層HBM3E是業界功耗最低的產品,憑藉這一差異化優勢,成功拿到了Nvidia部分訂單。

在HBM4上,美光的挑戰在於封裝產能。他們沒有自己的先進封裝廠,需要依賴台積電的CoWoS產能。而台積電的CoWoS產能已經被Nvidia的訂單佔滿,美光能拿到多少封裝產能是一個未知數。為此,美光正在與日本的力成科技(Powertech Technology)探討合作,建立備用的封裝產線。

Chapter 05

封裝技術:HBM4真正的護城河

如果說DRAM晶片本身的差異化已經越來越小,那封裝技術就是HBM競爭中真正的護城河。HBM4的封裝涉及三大關鍵技術:

1. TSV(矽穿孔)技術。HBM4需要在每層DRAM晶片上蝕刻數萬個垂直通孔,填充銅金屬,作為層間互連的通道。HBM4由於介面寬度翻倍到2048-bit,TSV的數量和密度也大幅增加。TSV的直徑通常在5-10微米,深度在50-100微米之間。每一個TSV都必須完美對齊,否則整個堆疊就報廢。

2. 微凸塊(Micro Bump)與混合接合(Hybrid Bonding)。傳統HBM使用微凸塊作為層間連接——在每個TSV的頂部和底部各做一個小錫球,加熱壓合。但隨著堆疊層數增加到12-16層,微凸塊的間距(pitch)需要持續縮小。HBM3E的微凸塊間距約25-30微米,HBM4目標是縮小到15-20微米。

更前沿的方案是混合接合(Hybrid Bonding),這種技術不需要焊錫球,而是直接將銅表面和電介質表面接合在一起。接合面的平整度要求在奈米級別。三星和SK海力士都在積極研發這項技術,但目前還沒有大規模量產。如果誰先在HBM上實現Hybrid Bonding,將獲得巨大的技術優勢——更小的間距意味著更高的互連密度,更低的電阻意味著更好的功耗表現。

3. 中介層(Interposer)與CoWoS封裝。HBM需要一個矽中介層將GPU和HBM連接在一起。這個中介層上有精密的走線,負責GPU和HBM之間的高速信號傳輸。台積電的CoWoS(Chip on Wafer on Substrate)是目前最成熟的2.5D封裝平台。

⚠️ 關鍵風險:CoWoS產能瓶頸

台積電的CoWoS產能一直是AI晶片供應鏈最大的瓶頸之一。2025年CoWoS月產能約3.5萬片(以等效12吋晶圓計),2026年預計擴充到5萬片,但仍遠低於市場需求。Nvidia的GB200/GB300需要的CoWoS面積比H100大了2倍以上。

如果你投資的公司嚴重依賴CoWoS(包括Nvidia、AMD、以及HBM供應商),這個產能瓶頸是一個需要持續關注的風險因素。

Chapter 06

HBM4的客戶端:Nvidia的絕對話語權

談HBM競爭,不能不談Nvidia。因為Nvidia一家就消耗了全球HBM產量的70%以上。Nvidia的產品路線圖直接決定了三大記憶體廠商的命運。

Nvidia的下一代AI加速器Rubin(預計2027年)將首次採用HBM4。在此之前,2026年的B300會使用HBM3E的升級版。Nvidia對HBM供應商的要求極其嚴格——不僅要通過數月的驗證測試,還要求供應商預留專屬產能。這種「驗證+綁定」的模式讓SK海力士佔盡優勢,因為他們是Nvidia最早也是最深度的合作夥伴。

但Nvidia也不想被單一供應商綁架。他們有意識地培養第二甚至第三供應商——這就是為什麼美光和三星最終也拿到了訂單。在HBM4時代,Nvidia很可能會推動三家同時供貨,以確保供應安全和價格競爭。

🔍 其他HBM大客戶

除了Nvidia,還有幾個重要的HBM買家值得關注:AMD的MI系列GPU、Google的TPU、微軟的Maia 100、以及亞馬遜的Trainium。這些客戶各自代表了HBM市場的增量空間。特別是Google,他們正在積極評估客製化Logic Base Die的方案,有可能成為HBM4客製化模式的先驅。

AMD是另一個重要的變數。隨著AMD在AI GPU市場的份額逐步增加(MI300X已經獲得不少雲端客戶),他們對HBM的需求量也在快速增長。AMD對供應商的態度比Nvidia更開放——他們的MI300X同時使用了SK海力士和美光的HBM3E。這種多供應商策略讓三星在AMD這邊看到了更多機會。

Chapter 07
HBM 市場份額預測

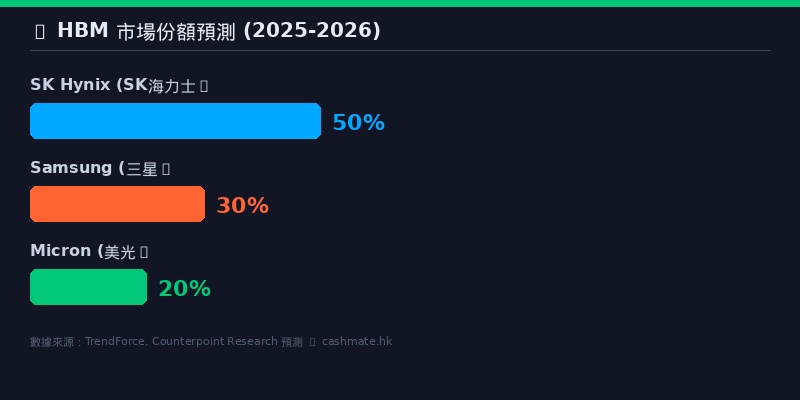

▲ HBM 記憶體市場三大廠商份額預測 | 數據來源:TrendForce, Counterpoint Research

投資者該怎麼看?

作為投資者,HBM4的競爭格局給我們幾個重要的投資線索:

線索一:HBM是一門暴利生意。HBM的售價是普通DDR5的5-10倍,毛利率遠高於傳統DRAM。SK海力士的HBM產品毛利率估計在50-60%之間,而傳統DRAM的毛利率只有20-30%。只要AI需求不減,HBM就是印鈔機。

線索二:SK海力士的領先地位短期內難以被撼動。他們在技術、客戶關係、產能三個維度都領先。即使三星和美光在HBM4上追趕,SK海力士的先發優勢至少可以維持到2027年。對於看好HBM的投資者,SK海力士(000660.KS)和他的母公司SK集團(034730.KS)是最直接的標的。

線索三:封裝設備和材料是隱性贏家。不管誰贏得HBM4的競爭,封裝設備廠商都是確定性最高的受益者。TSV蝕刻設備(如Lam Research、SEMES)、接合設備(如Besi、Kulicke & Soffa)、檢測設備(如Onto Innovation)、以及封裝材料供應商(如Ajinomoto Fine-Techno的ABF基板)都值得關注。

📊 HBM相關個股概覽
SK海力士
000660.KS · HBM龍頭
三星電子
005930.KS · 追趕者
美光科技
MU · 差異化玩家

線索四:注意週期性風險。記憶體行業是出了名的週期性行業。HBM雖然毛利率高,但如果AI需求增速放緩(例如因為訓練效率提升減少了對算力的需求),記憶體廠商的HBM產能可能面臨過剩。歷史告訴我們,每一次記憶體產業的超級週期之後,都會有一次痛苦的修正。投資者需要密切關注AI資本支出的趨勢和各大雲端廠商的capex指引。

⚠️ 需要關注的風險

1. AI需求放緩:如果大型雲端廠商削減AI資本支出,HBM需求可能快速降溫。2026年下半年的capex指引是關鍵觀察指標。

2. 良率問題:HBM4的12-16層堆疊良率如果低於預期,可能導致供應不足和成本上升,侵蝕利潤。

3. 地緣政治:HBM生產高度集中在韓國。任何涉及韓國半導體的地緣政治風險都會影響HBM供應鏈。

4. 技術替代:長期來看,CXL記憶體池化技術、近記憶體計算(Processing-in-Memory)等方案可能部分替代HBM的功能,投資者需要追蹤這些技術的發展。

Chapter 08

結論:封裝決定勝負

HBM4的競爭,表面上是三大記憶體廠商的產品之爭,本質上卻是先進封裝技術的軍備競賽。誰的TSV良率更高、誰的接合技術更先進、誰能更快實現Hybrid Bonding量產、誰的散熱方案更有效——這些封裝層面的技術差異,將決定HBM4時代的市場格局。

SK海力士憑藉在HBM3E時代積累的技術和客戶優勢,仍然是HBM4的領跑者。三星正在全力追趕,但內部組織的整合效率和良率問題是他們必須克服的障礙。美光則以差異化策略謀求生存空間。

對於投資者來說,HBM是當前半導體產業中確定性最高的成長主題之一。但我們也需要保持理性——記憶體行業的週期性本質不會因為HBM的高毛利率而消失。在估值偏高的時候保持紀律,在週期低谷時勇敢佈局——這是CoCo哥對記憶體投資的核心思路。

HBM4這場仗,不是比誰的DRAM電路設計更精巧——那個差異已經很小了。真正的勝負手在於封裝。就像造汽車,大家的引擎技術都差不多了,但誰能把引擎、變速箱、電池組更緊湊地塞進車體裡——這才是決定產品力的關鍵。記憶體的未來,就是封裝的未來。

—— CoCo哥
